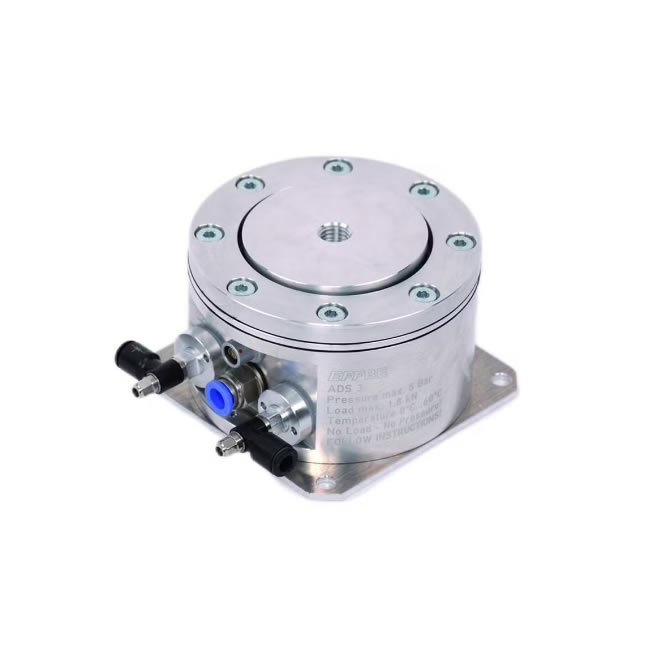

EFFBE 空气悬架元件 ADS系列 ADS-3 减震器

EFFBE 空气悬架元件 ADS系列 使用 ADS 空气悬架元件，安装机器时可以实现 1.5 至 3 Hz 之间的固有频率。

ADS 空气悬架元件的高度柔性 EFFBE 膜的特点是其固有刚性较低。由于提供的空气量和高度灵活的 EFFBE 膜，可以实现 1.5 至 3 Hz 之间的固有频率。

结构 ADS-ISR

膜片式空气弹簧元件，外壳、支架和底板均为铝制

自然频率

1.5 赫兹-3 赫兹

结构 SLM-ISR

橡胶-金属连接，底板用螺钉固定

自然频率

3 赫兹-5 赫兹

交货范围标准版空气悬挂系统 ISR

-4 个支承点

-3 个 ADS/SLM 型主空气弹簧，带传感器和控制阀 1 个 ADS/SLM 型从空气弹簧，不带传感器和控制阀

-1 控制单元，电路板，3 通道，带 PC 接口 RS-232

-主元件控制电缆

-带横截面或 T 型件的 NW4 软管

供电装置

连接条件

-压缩空气：工作压力 1-6 巴、

干燥、无尘、无油；或者

过滤器调节器 (FRK)

-控制装置：

电路板，约 160 x 100 x 15 毫米；或者，塑料外壳中的电路板，约 225 x 200 x 40 毫米

-电源：24V-1A；替代电源装置，主电源 230V、

50 赫兹，130 瓦，次级 24 伏、

1A，直流

-电脑接口：串行连接

-可使用 RS-232；需要使用 EFFBE 气流控制软件进行编程

-空气弹簧系统的调试和调整以及操作人员的指导可根据要求由 EFFBE 员工执行
